Direktes Laserschreiben mit Femtosekundenpulsen /

3D Laserlithographie

Janning3hp

Wir strukturieren optische Materialien mit Femtosekundenpulsen indem hochenergetische Laserstrahlung aus einem regenerativen Verstärker in transparente Materialien fokussiert wird. Hier klicken um Videos vom Schreibvorgang in Aktion zu sehen.

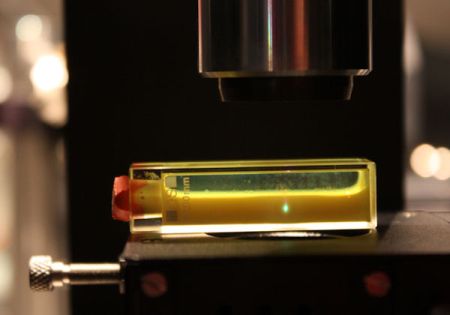

Two-Photon-ProcessImage20



Die physikalischen Effekte in optischen Materialien bei Beleuchtung mit Femtosekundenpulsen sind unterschiedlich. Es sind jedoch grundsätzlich drei Regime zu unterscheiden:



  • Hohe Energie (> 1 muJ): Ablation, Schmelzen und Zerstörung des Materials (Mikrokanäle, Oberflächenstrukturen)
  • Mittlere Energie (100 nJ - 1 muJ): Brechungsindexänderung durch Lawinenionisationsprozesse in Gläsern (diffraktive optische Elemente, Wellenleiter, periodische Strukturen)
  • Niedrige Energien (< 100 nJ): Zwei-Photonen-Polymerisation in Photopolymeren (Photonische Kristalle, Metamaterialien)



2d Photonic CrytalDiffraction Grating

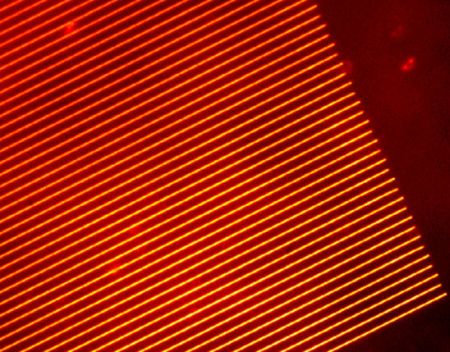

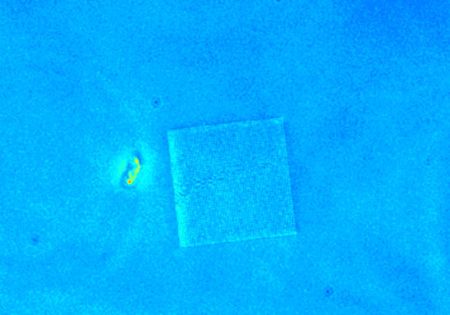

Photonischer Kristall (links); Beugungsgitter (rechts).

WaveguidearrayDielectric Grating

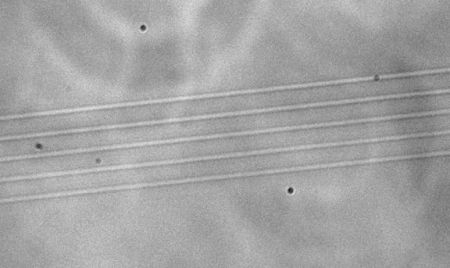

Waveguidearray (links); Bragg-Gitter in einem Wellenleiter eingebettet (rechts).

Micro-Mixing-Device

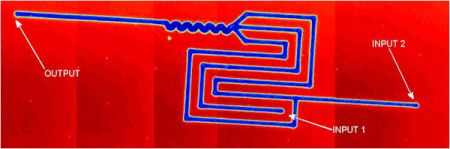

 Mikromischer in PMMA (links);

Waveguide Coupler

Integrierter Koppler in Quarzglas.

Waveguide Powersplitter

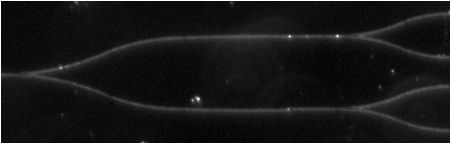

Integrierter Leistungsteiler in Quarzglas.

Dielectric GratingIn-fiber Grating

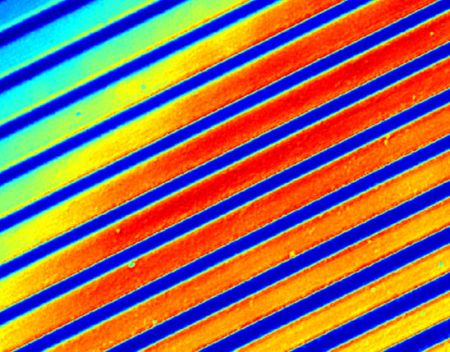

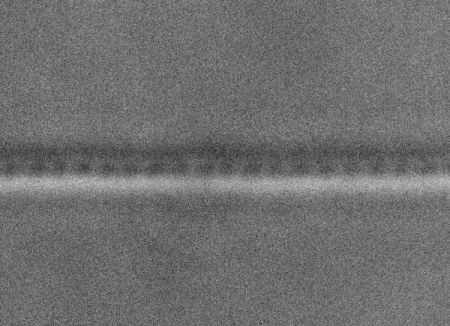

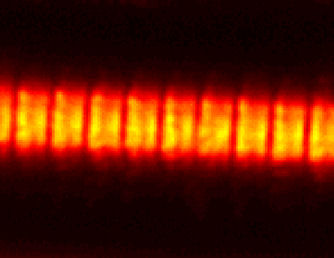

Beugungsgitter auf einem Laserlinienspiegel (links); Reflexionsgitter in SMF28 Kern(rechts).

Ansprechpartner: Wolfgang Horn
